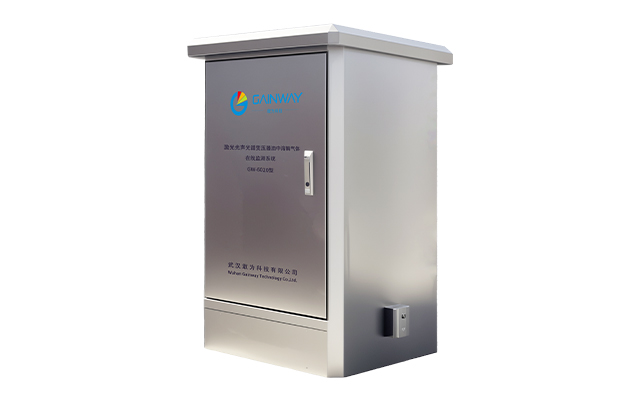

激光光聲光譜變壓器油中氣體監測預警系統

GW-6020

GW-6020型激光光聲光譜變壓器油中氣體監測預警裝置是基于先進的中紅外量子級聯激光光聲光譜技術面向國家電網及能源安全研制的高可靠性變壓器油中溶解氣體檢測系統，可實現變壓器油中溶解的H?、CO、CO?、CH4、C?H?、C?H?、C?H?等故障氣體及微水含量的連續在線檢測，為變壓器提供全面的實時監測預警。適用于油浸式變壓器、電抗器等電氣設備的油中溶解氣體在線監測。除可用于發電、電網系統變電站以外，還可應用于鐵路、石油、石化、冶金、鋼鐵、煤炭等電力行業用戶。

測量氣體 H?、CO、CO?、CH4、C?H?、C?H?、C?H?等氣體及微水含量

技術原理 近紅外激光光聲光譜技術、量子級聯中紅外激光光聲光譜技術

應用領域 油浸式變壓器、電抗器等電氣設備的油中溶解氣體在線監測

資料下載立即咨詢

產品特性

高靈敏度的微氣體檢測技術，準確快速的分析識別，自主設計的精確的計算方法，測試結果更準確。

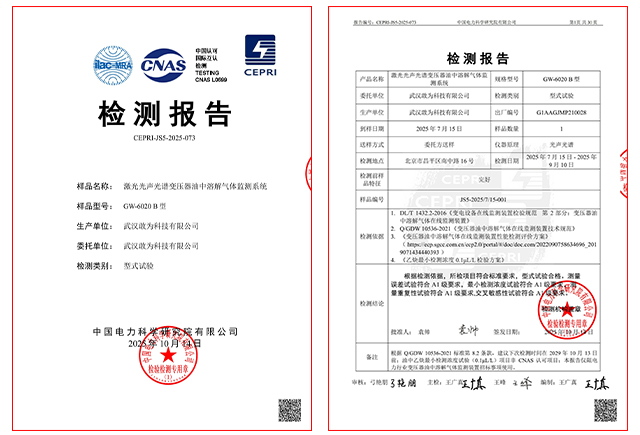

滿足DL/T1498.2-2016《變電設備在線監測裝置技術規范第2部分：變壓器油中溶解氣體在線監測裝置》A類標準，檢測精度優于國內外同類產品。

可在一個采樣周期內一次性完成七種特征氣體和微水的檢測。

采用純物理的激光光譜的分析方法，使用壽命長，無需標氣、載氣等耗材，不需要經常維護，無需后續投資。

系統安裝簡便快捷，變壓強無需停電，減少維護工作及費用。

采樣周期可設定，最小采樣周期可設為小時。

技術指標

選型	高穩定型			超靈敏型
型號	GW-6020B			GW-6020P
原理	近紅外激光光聲光譜技術			量子級聯中紅外激光光聲光譜技術
在線監測裝置技術指標ppm(μL/L)
檢測參量	最小可檢量	檢測范圍	測量誤差限值	最小可檢量	檢測范圍	測量誤差限值
乙炔 C?H?	0.2	0.2～1000	±0.2或±30%	0.1	0.1～1000	±0.1或±20%
乙烯 C?H?	0.5	0.5～1000	±0.5或±30%	0.5	0.5～1000	±0.5或±20%
甲烷CH?	0.5	0.5～1000	±0.5或±30%	0.5	0.5～1000	±0.5或±20%
氫氣 H?	2	2～2000	±2或±30%	2	2～2000	±2或±20%
一氧化碳CO	25	25～5000	±25或±30%	25	25～5000	±25或±20%
二氧化碳CO?	25	25～15000	±25或±30%	25	25～15000	±25或±20%
乙烷 C?H?	0.5	0.5～1000	±0.5或±30%	0.5	0.5～1000	±0.5或±20%

技術原理

01: 領先技術、核心關鍵器件自主國產化
強大的光學傳感器博士研發團隊，深耕光學氣體檢測十余年，結合華中科技大學、中科院半導體所、北京大學等科研院所研究成果，實現光源，光聲池、鏡片薄膜設計及鍍膜工藝、MEMS光聲探測器及量產工藝核心器件自主國產化。

02: 檢測精度高，抗干擾能力強
采用中紅外量子級聯激光光聲光譜技術，比近紅外光聲光譜技術吸收強度至少大1個數量級，尤其是針對C?H?的檢測，最低檢測線達到0.1ppm。

03: 高環境適應性和低通訊故障率
采用雙層保溫結構、主動溫控系統、防鹽霧選型和設計及冗余心跳通訊設計，降低現場故障率，提高環境適應性。

04: 性能穩定可靠，重復性好
更高的檢測精度和高效的脫氣效率，保證設備性能穩定和重復性。

05: 易安裝、免維護、性價比高
采用模塊化設計、免標定檢測技術和自校準技術。

06: 高可靠脫氣方式，快速及時現場監測
采用真空攪拌式脫氣方式，不消耗油、不污染油；脫氣效率高，速度快，使用壽命長。

應用場景

本產品廣泛應用于電力、新能源、軌道交通、石油化工及工業制造等領域，在電力行業重點監測變壓器、電抗器等充油設備故障；新能源領域屬于風電/光伏升壓變和儲能系統的變壓器狀態監測；軌道交通中保障牽引變壓器安全運行；石油化工行業用于大型冷油設備的故障預警；工業制造領域則服務于關鍵電機、發電機的健康管理，為各行業關鍵設備提供精準的故障診斷和預防性維護支持。
